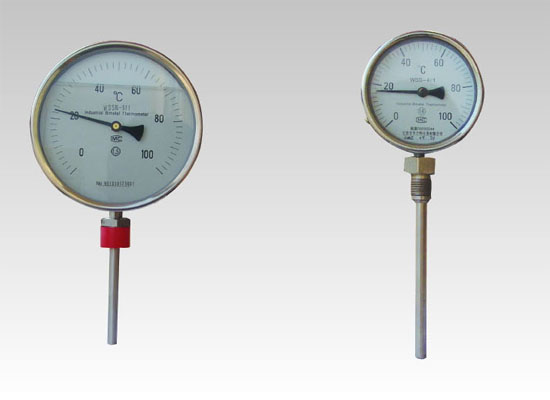

很多人不太了解雙金屬溫度計。其實是一種測量中低溫的現場測量儀器。用于在各種生產過程中直接測量-80℃~+500℃范圍內的液體蒸氣和氣體介質的溫度。工業上使用的雙金屬溫度計在不同的溫度和不同的膨脹度下與兩種不同的金屬一起工作。當溫度變化時，感溫裝置的自由端也會轉動，帶動指針變化，在刻度盤上指示相應的溫度。

      雙金屬溫度計以熱雙金屬為感溫器件，安裝在保護套內，保護套一端固定，另一端連接細軸，可自由移動，因此屬于自由端，自由端閥芯上裝有指針。當溫度變化時，感溫裝置的自由端會帶動細軸上的指針改變角度，在表盤上指示相應的溫度，直表通過轉向傳動機構帶動指針變化。由于感溫裝置與溫度變化有一定的關系，所以測得的溫度值就是雙金屬溫度傳感器的指針所指示的位置。表殼的材料一般采用鋼板、鑄造合金和不銹鋼板。由于檢測元件為抽芯結構，溫度傳感器的表頭可以通過波紋管、轉角機構等部件進行任意角度的更換。



      雙金屬溫度計通常將金屬片做成螺旋線圈狀，這也是為了提高測溫的靈敏度。當多層金屬板的溫度變化時，每層金屬的膨脹或收縮是不同的，從而可以卷起或松開螺旋線圈。

     由于螺旋線圈的一端是固定的，另一端是自由的，當雙金屬溫度計感受到溫度變化時，指針可以在圓形刻度上指示溫度。當然，這種儀器的測溫范圍有一定的范圍和誤差，在-20℃到+500℃之間，允許誤差約為刻度范圍的1.5%。
